Enginy

FIT ČVUT

Adam Vesecký

NI-APH

Přednáška 2

APHGAMES.CZ

Enginy

Literatura

Gregory, Json. 2018. Game Engine Architecture (3rd ed.)

Historie herních enginů

Pre-engine období

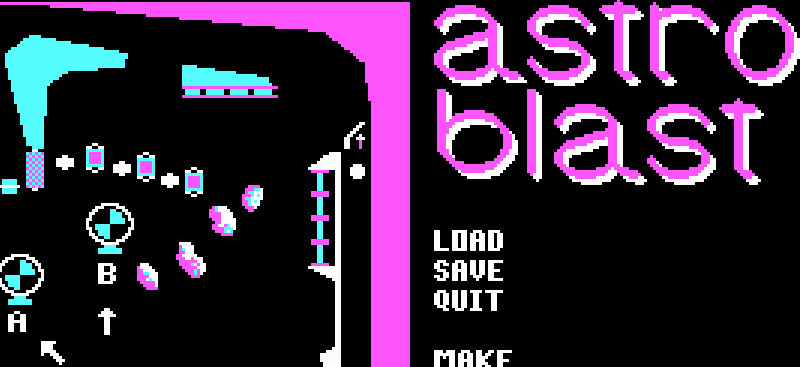

Pinball Construction Kit

1983

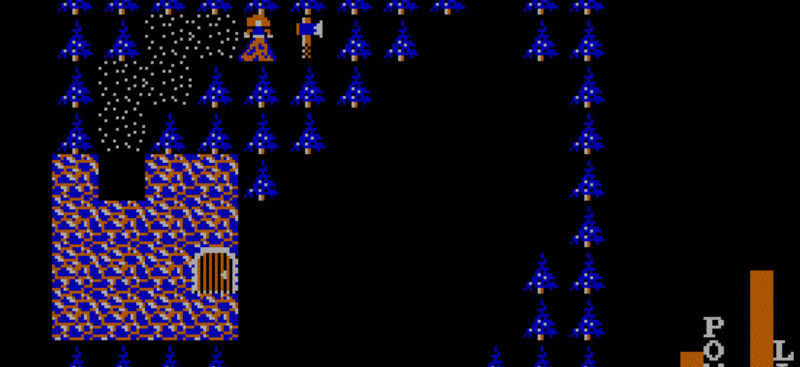

Adventure Construction Kit

1984

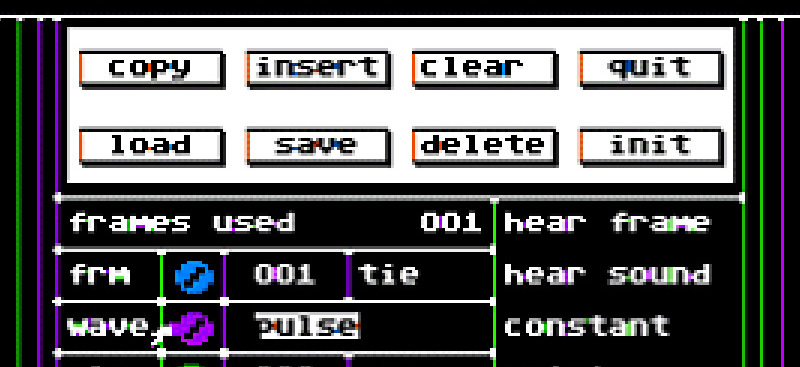

Garry Kitchen's GameMaker

1988

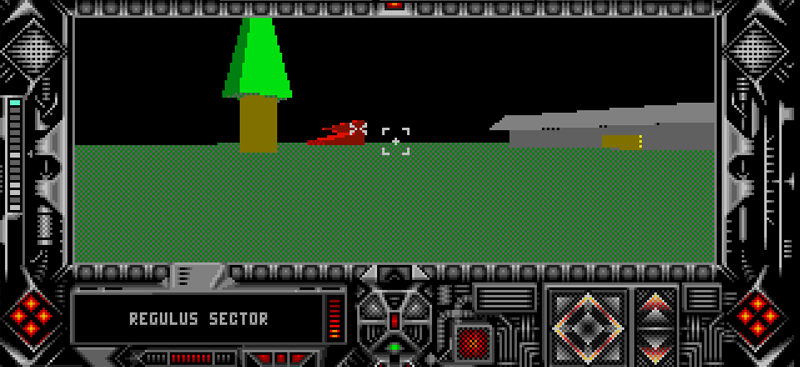

Freescape Engine

1987

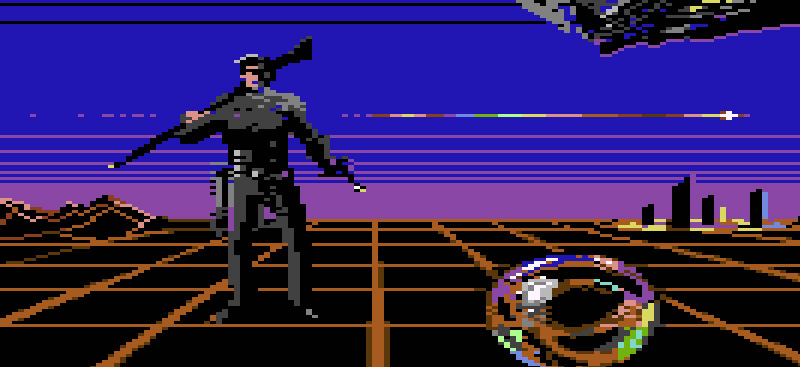

Arcade Construction Kit

1988

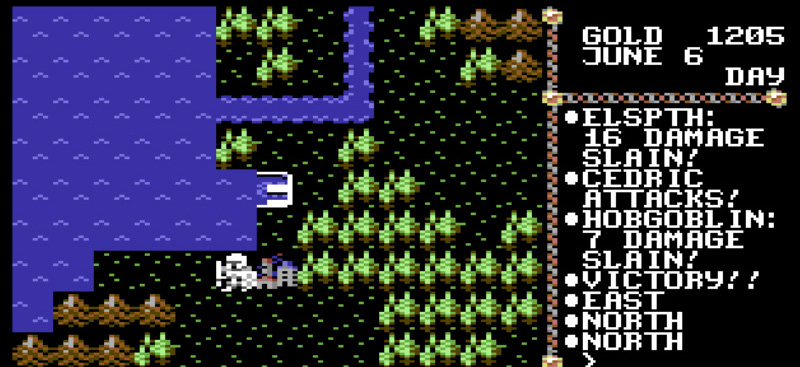

RPG Maker

1990

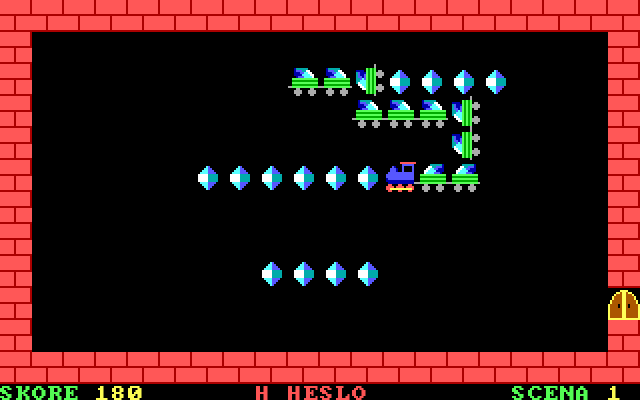

Příklad: Vlak (1993)

   1  ; ------ priprava pro dalsi objekt
   2  PosVlak6:add       si,3             ; adresa dalsiho objektu
   3           mov       dx,cx            ; stará pozice predesleho objektu
   4           mov       al,0
   5           cmp       ds:[si],al       ; je jiz konec vlaku?
   6           je        PosVlak7
   7           jmp       PosVlak2         ; neni konec - dalsi vagon
   8
   9  ; ------ vymazani posledniho vagonu
  10  PosVlak7:cmp       dl,-1
  11           je        PosVlak8
  12           call      DispObr          ; vymazani posledniho vagonu
  13           mov       al,20            ; pocet pozic
  14           mul       dh               ; prepocet radku na offset
  15           add       al,dl
  16           adc       ah,0
  17           add       ax,offset Pole
  18           xchg      ax,di            ; DI <- adresa v poli
  19           mov       byte ptr ds:[di],0

Zdrojový kód pro MS-DOS: odkaz

ID Tech

rodina herních enginů vyvinutá firmou ID Software
Id Tech 0 - první plnohodnotný herní engine
každá další hra měla pokročilejší technologii
až do roku 1996 byly všechny hry postavené na raycastingu

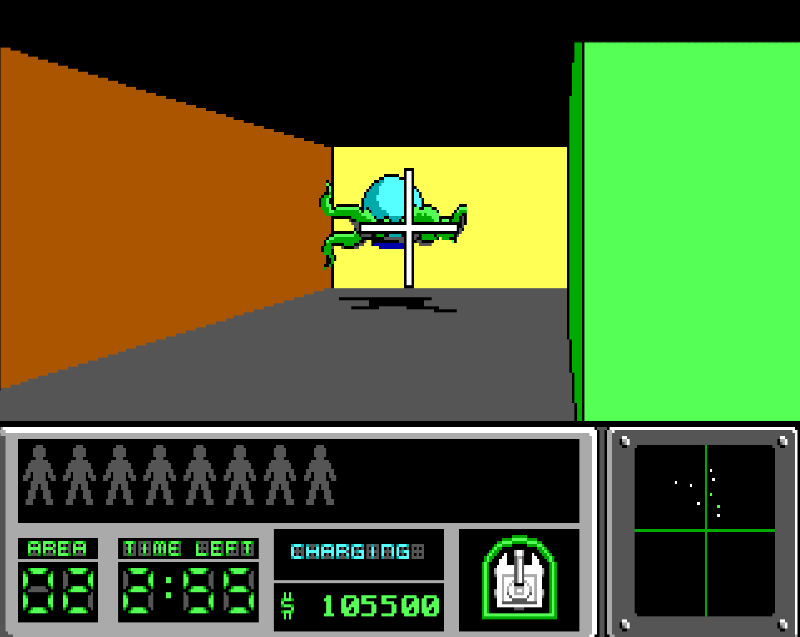

Hovertank 3-D

1991

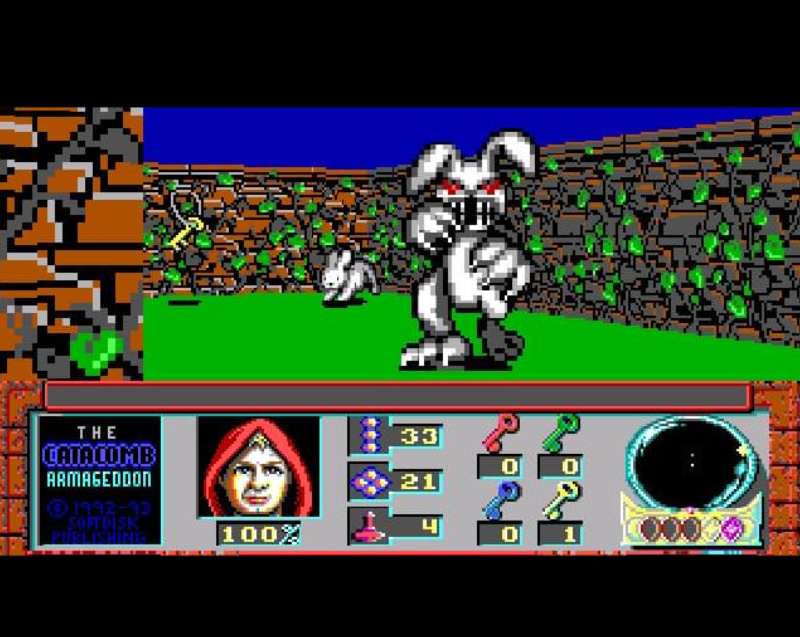

Catacomb 3-D

1991

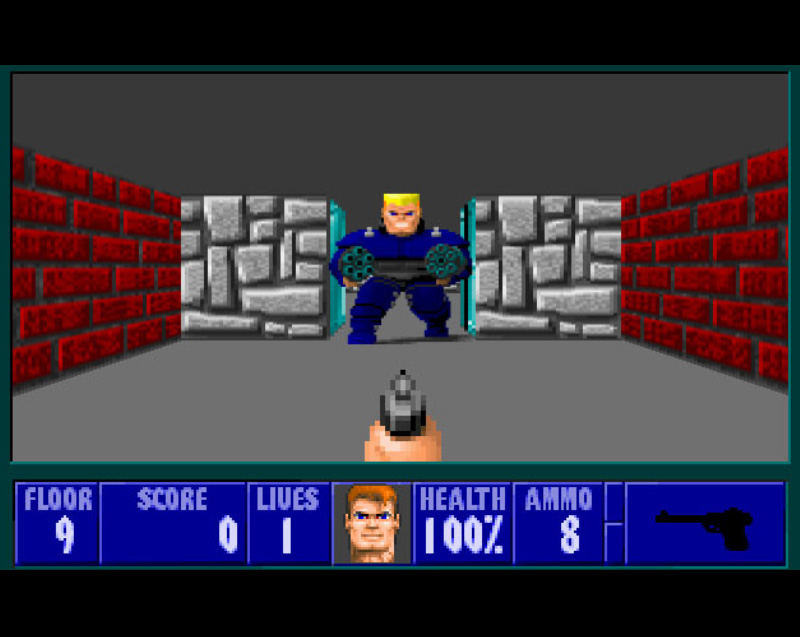

Wolfenstein 3-D

1992

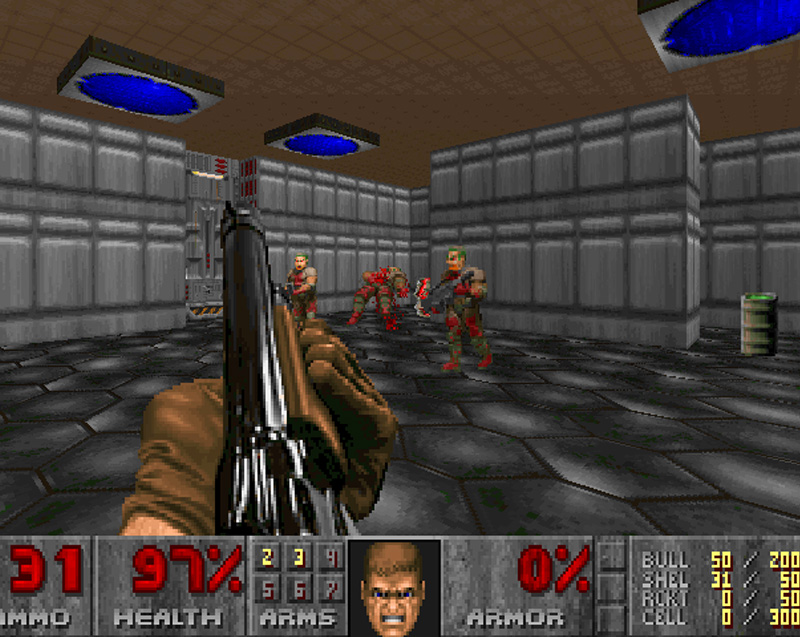

Doom

1993

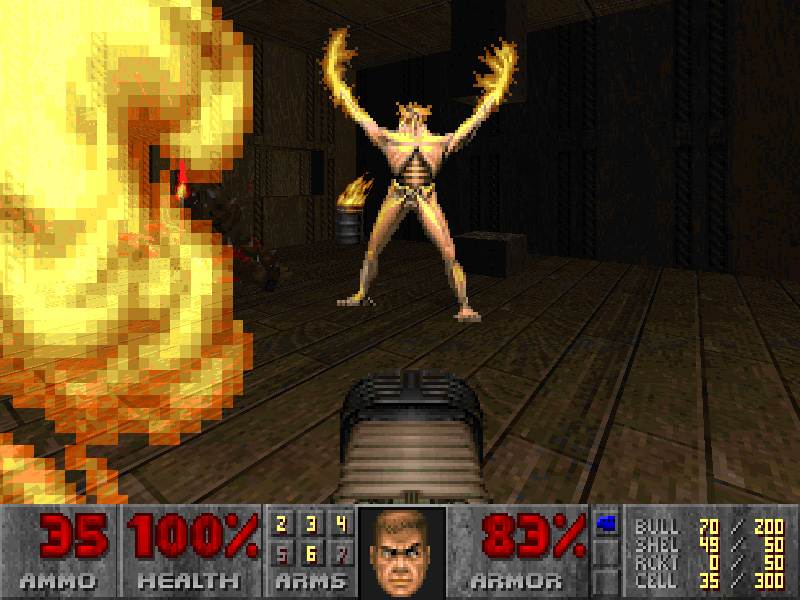

1993: Doom

   1  boolean P_CheckMissileRange (mobj_t* actor){
   2      if (!P_CheckSight(actor, actor->target))
   3      return false; // can’t see the target
   4
   5      if ( actor->flags & MF_JUSTHIT ) {
   6      // just hit -> fight back!
   7        actor->flags &= ~MF_JUSTHIT;
   8        return true;
   9      }
  10
  11      if (actor->reactiontime)
  12      return false; // do not attack yet
  13
  14      if (!actor->info->meleestate)
  15       dist -= 128*FRACUNIT; // no melee
  16
  17      // check for ARCH-VILE
  18      if (actor->type == MT_VILE){
  19        if (dist > 14*64)
  20           return false;  // too far away
  21      }
  22  ...

Zdrojový kód: odkaz

Další pseudo-3D enginy

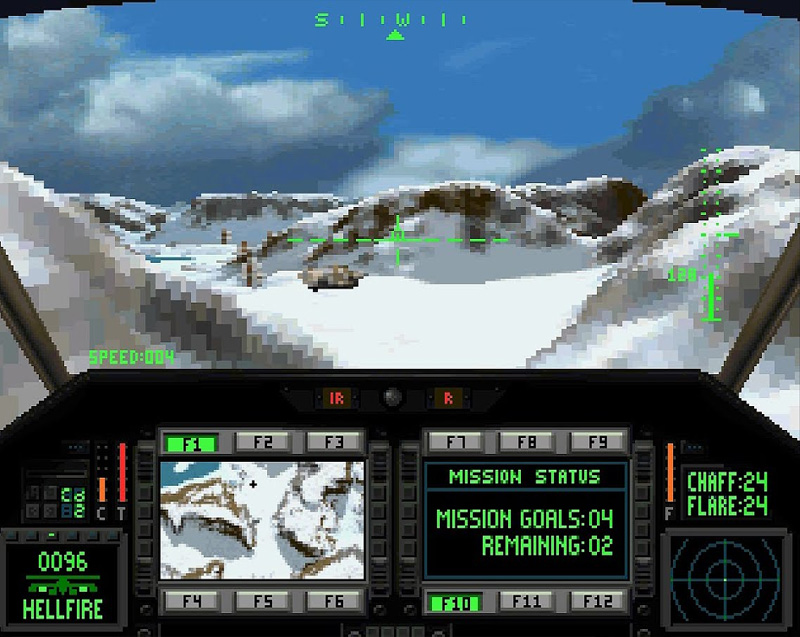

Voxel Space Engine

1992

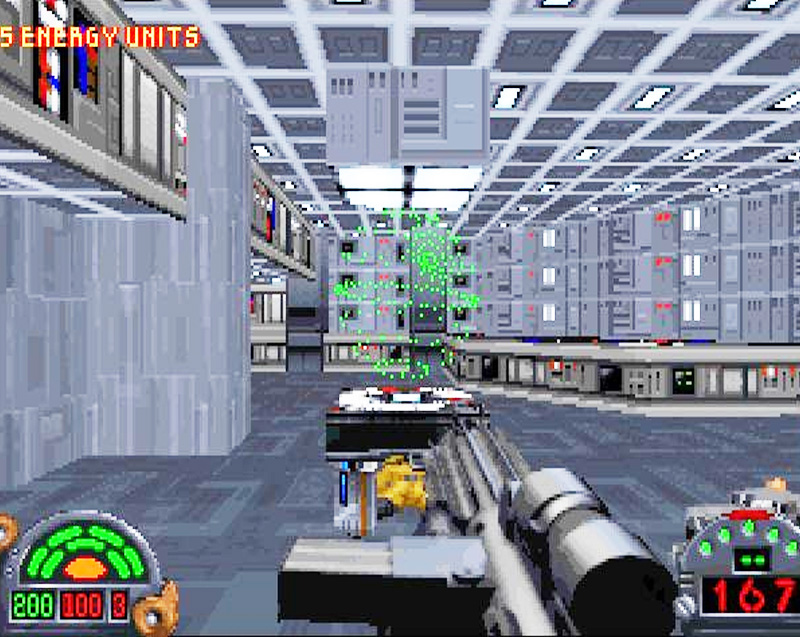

Jedi Engine

1995

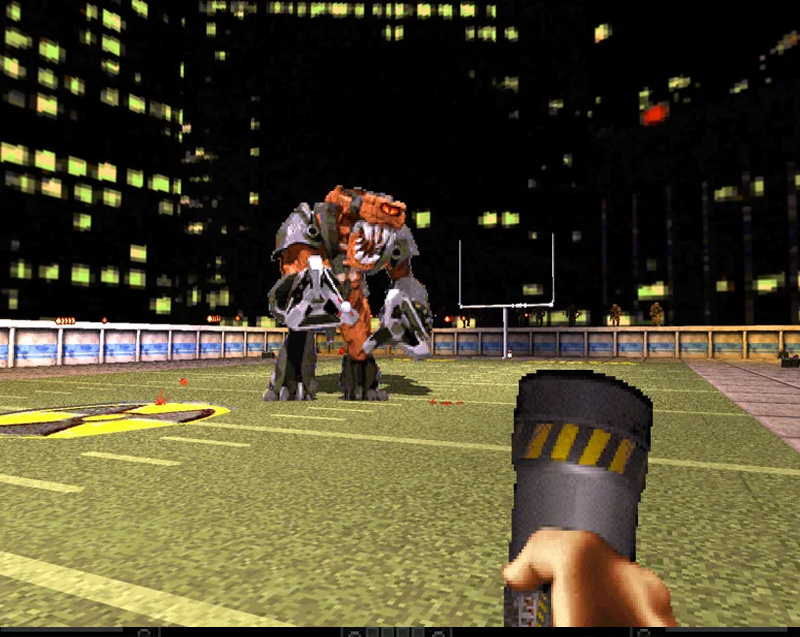

Build Engine

1996

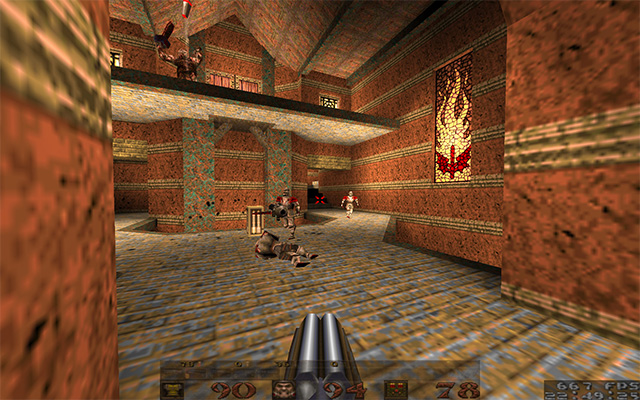

Quake Engine

~id Tech 2
vyvinut ID Software v roce 1996
nastartoval příchod 3D her
3D real-time rendering, 3D světla
Id Tech 1 hry:
- Quake, Hexen 2, Silver Wings
Další hry postavené na IdTech:
- Call of Duty
- Medal of Honor
- Daikatana
- Half-Life (forknutý Source Engine)
Následníci:
- id Tech 3, 4, 5, 6, 7

Quake (zdrojový kód zde)

Rodina Quake enginů

Vliv herních enginů

Herní enginy - přehled

Herní enginy dneška

Trendy - 2014

Trendy - 2022

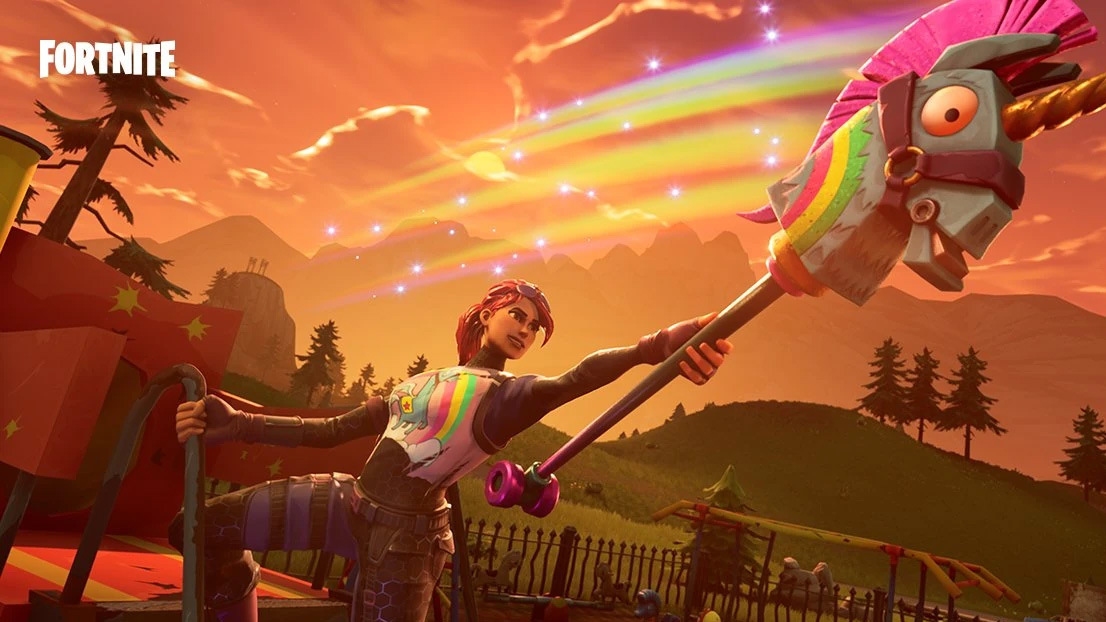

Unreal Engine

Unreal Engine 1

vytvořen v roce 1998 firmou Epic Games jako FPS engine

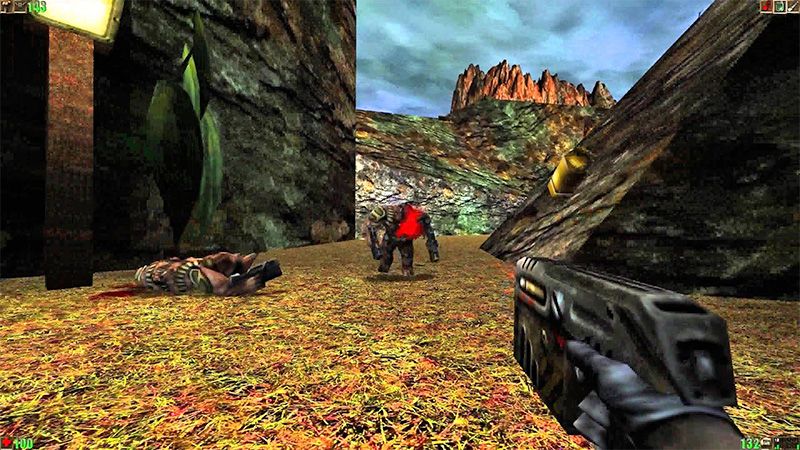

Unreal - první hra

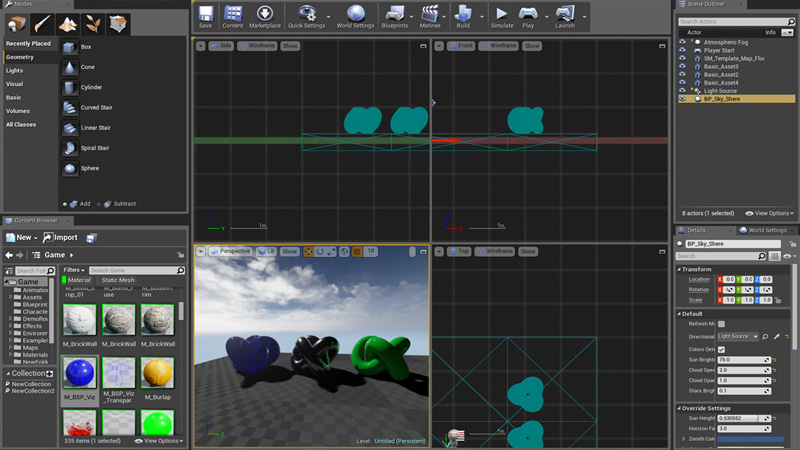

Unreal Engine 4

film-quality postprocessing
VFX & Particle Systems
beta Raytracing

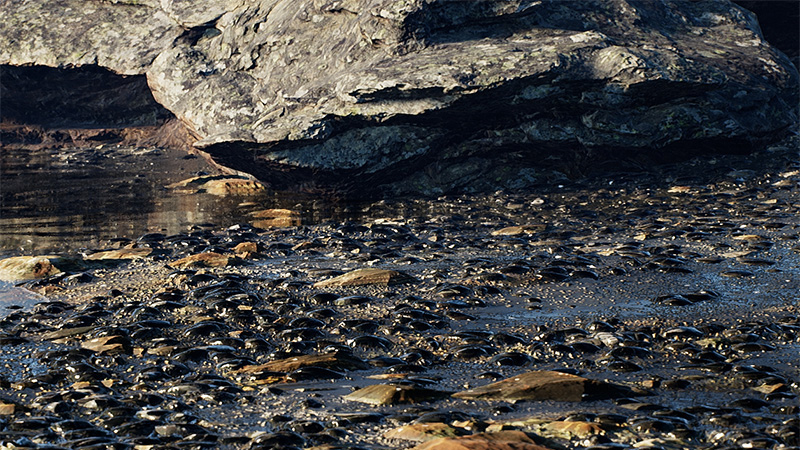

Unreal Engine 5.3

Nanite virtualized geometry
Lumen illumination engine
zdrojový kód je dostupný

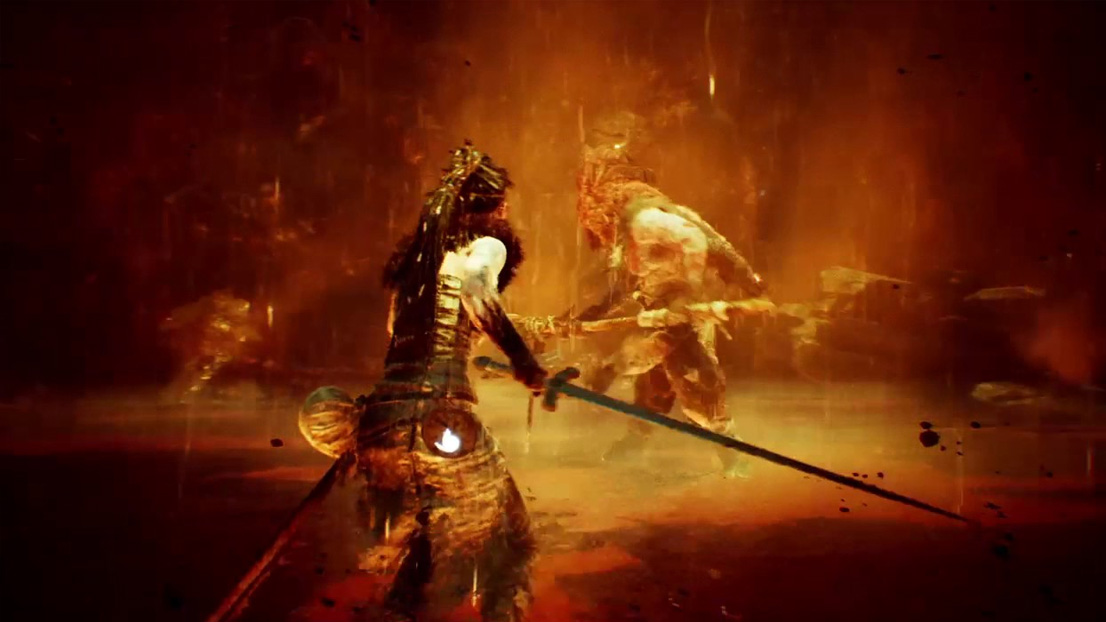

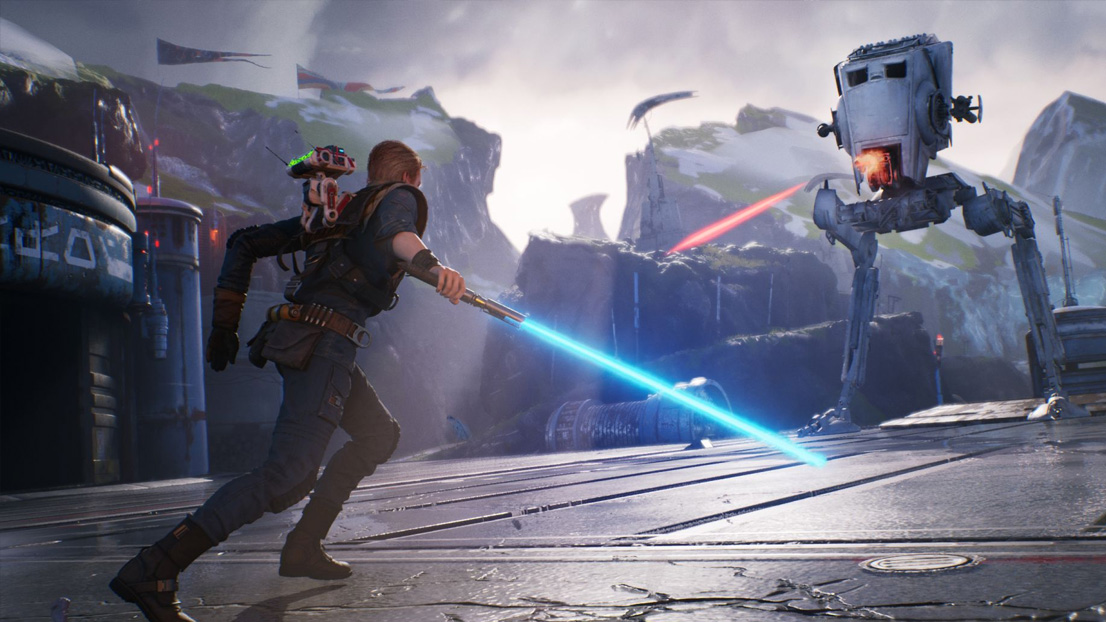

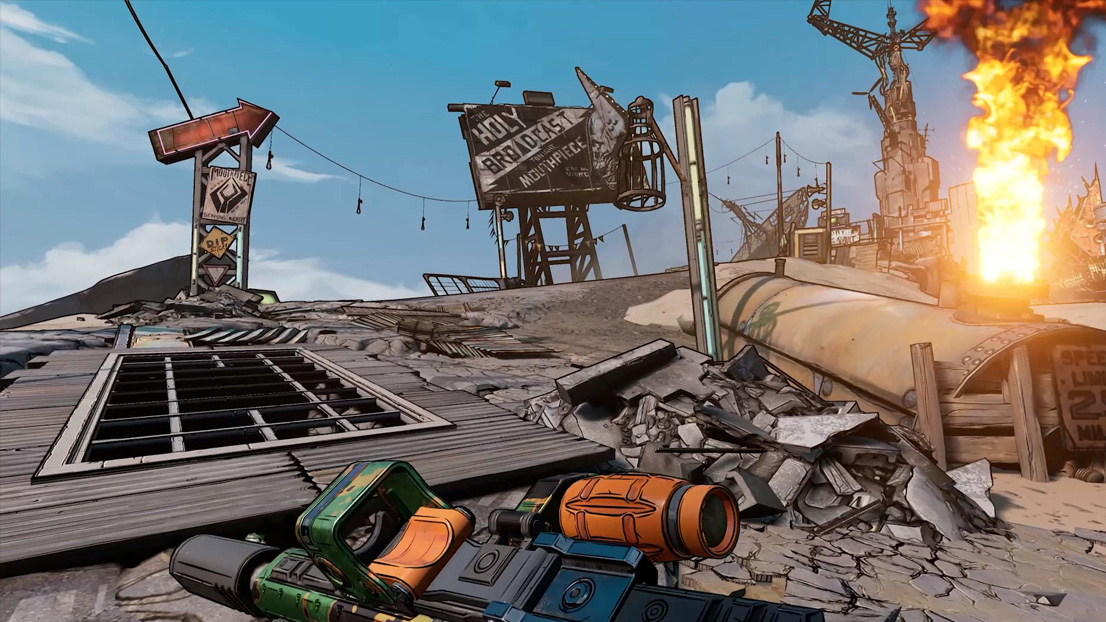

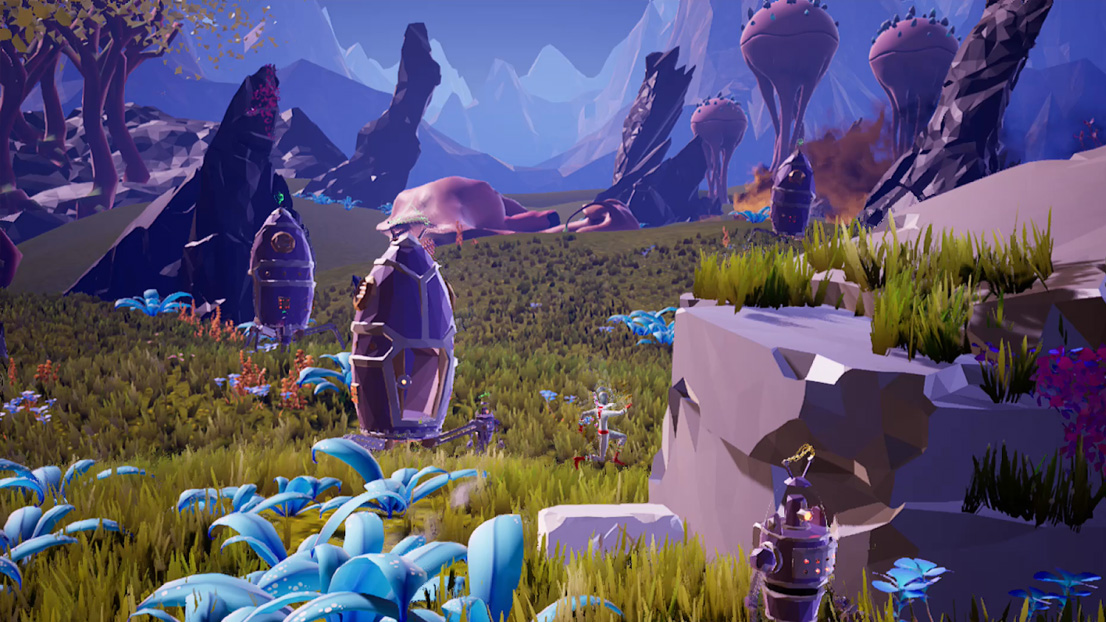

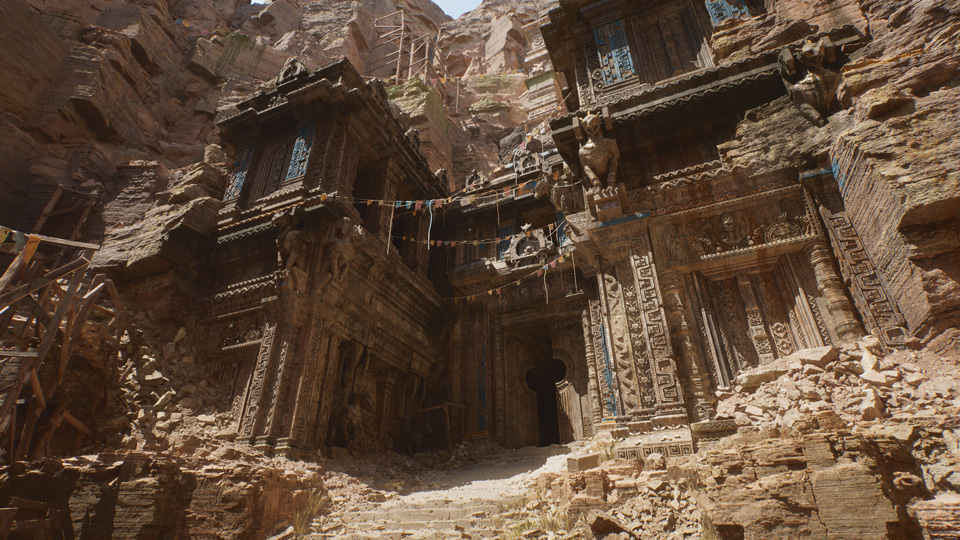

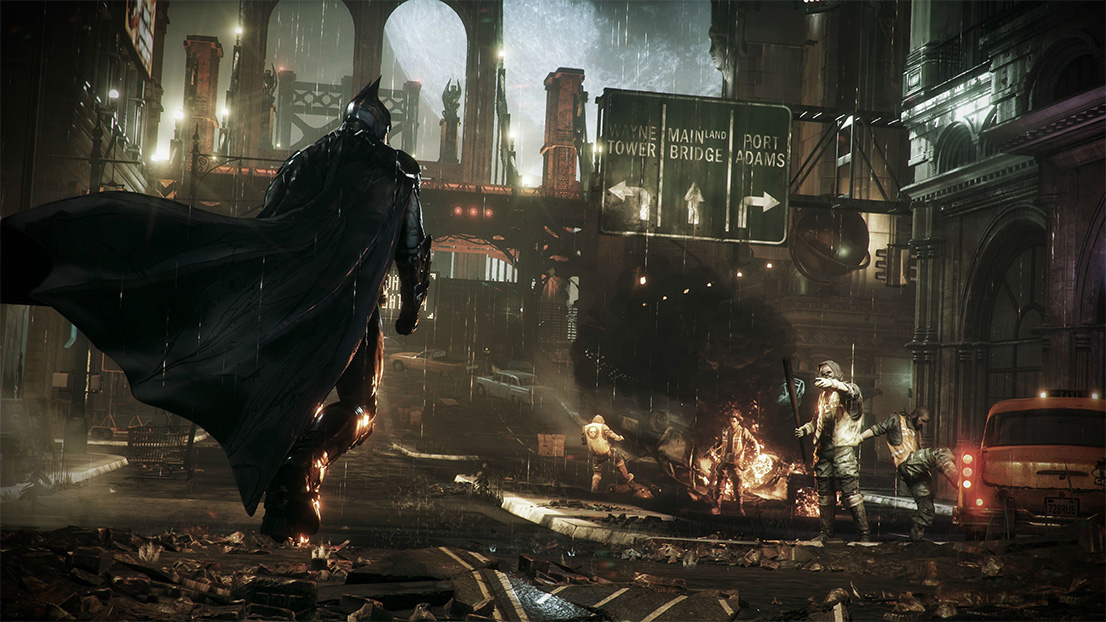

Unreal hry

Unity

all-in-one (a nejen) herní engine
vznikl v roce 2005
podporuje všechny hlavní platformy
nejběžnější engine indie vývojářů
zdrojový kód dostupný pouze enterprise uživatelům

Unity 2023.3 - současná verze

UVS - vizuální jazyk (dříve Bolt)
Universal Render Pipeline
Split Graphics Jobs
nový multiplayer engine
ECS komponentový engine

Ori

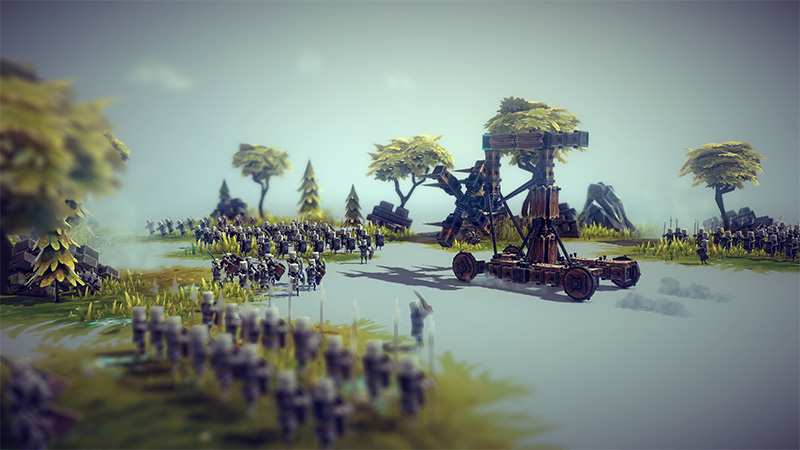

Besiege

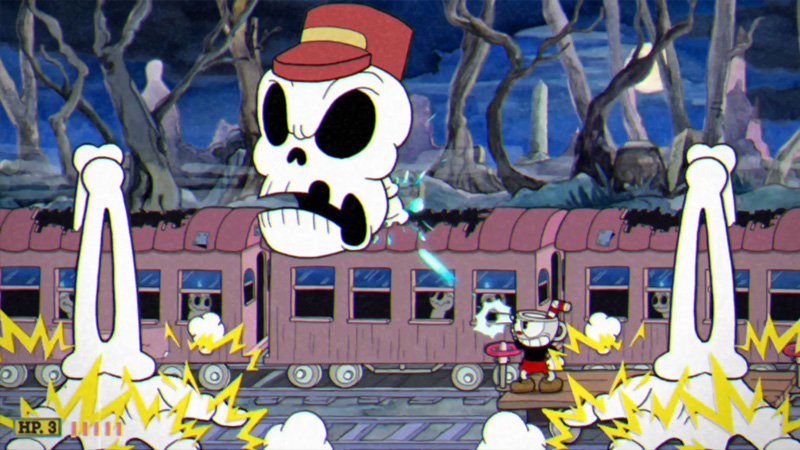

Cuphead

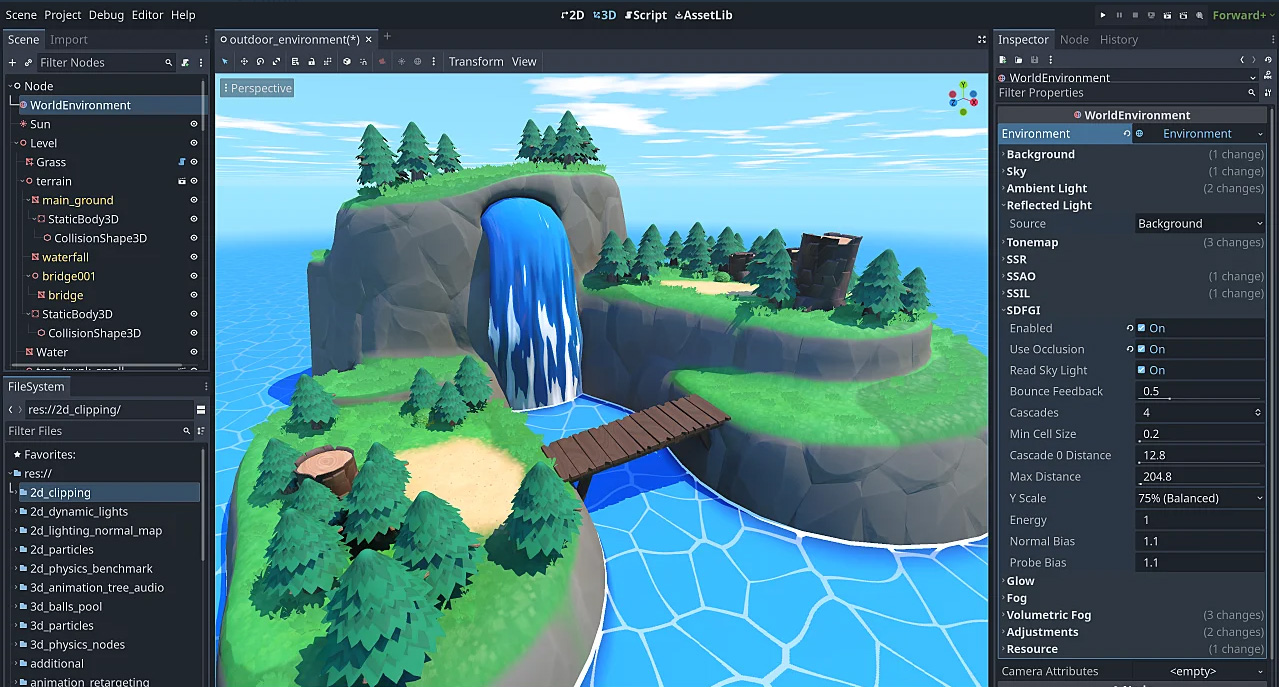

Godot

2D a 3D engine
GDScript skriptovací jazyk
používá OOP architekturu
MIT licence
zatím žádné známé hry

Jaký engine potřebuji?

2D minihry s jednoduchými animacemi se dají vytvářet bez enginu
na některé typy her stačí grafické knihovny (ThreeJS, PixiJS, BabylonJS)
Unity je hlavní volbou pro 2D a 3D indie hry, ale neumožňuje low-level customizaci
Unreal má pozvolnou učící křivku, customizace je flexibilnější
open-source enginy obvykle stojí na pár lidech a jejich osud je nejistý
migrace mezi enginy je prakticky nemožná

Architektura herních enginů

Primární moduly

Game Loop - herní smyčka, zajišťuje real-time interakci
Scene Manager - udržuje objekty a jejich závislosti ve stromové struktuře
Input Manager - obstarává vstupy
Resource Manager - obstarává assety, cache a loading
Memory Manager - spravuje paměť (obvykle předalokovanou heapu)
Rigidbody Engine - mechanika tuhých těles (detekce kolizí)
Physics Engine - ovládá objekty na základě silového působení
Rendering Engine - zajišťuje vykreslování
Animation Engine - přehrává a načítá animace
Scripting Engine - sémantický můstek mezi jádrem enginu a dalšími jazyky (JS, C#,...)
Audio Engine - přehrává hudbu, klipy, zvuky,...
AI Engine - abstraktní vrstva pro AI (stavové automaty, behaviorální stromy,...)
Networking Engine - multiplayer

Další moduly - GUI framework, Level Editor, Camera, Event System, LOD system,...

Herní smyčka

nejdůležitější část většiny her
každý frame aktualizuje herní model
obvykle spojená s event smyčkou platformy
optimální frekvence her: 60 FPS = 16.6 ms na frame
vstupy a fyzika vyžadují častější update

Program obecně stráví 90% času v 10% kódu. Herní smyčka je zcela jistě v těch 10%.

Jednoduchá smyčka

Smyčka s odděleným renderingem

Kooperativní smyčka

poprvé použita ve hře Ultima VII (1994)

Update herního stavu

Fixní time step

každý update je proveden o fixní časovou jednotku
deterministické a stabilní
může zpomalit hru

Variabilní time step

každý update je proveden o jednotku závislou na skutečném čase
přirozené
nedeterministické a nestabilní

Adaptivní time step

variabilní smyčka s thresholdingem
dokáže se vypořádat se zamrznutím hry

Příklad: Unity

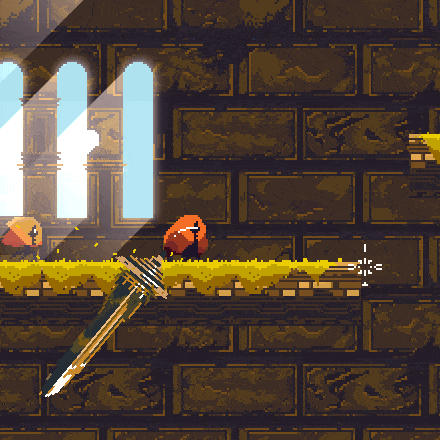

Graf scény

základní struktura jakékoliv grafické aplikace
způsob řazení dat do hierarchie
reprezentován jako N-ární strom nebo graf
implementován jako pole, oct-tree, quad-tree, bounding volume hierarchy,...
transformace objektů má vliv na všechny objekty pod nimi
listy reprezentují atomické objekty (polygony, vertexy,...)

Manažer scény

v některých enginech - přidává ke grafu scény logickou nadstavbu
hlavní funkce: komunikace a přenos událostí mezi objekty
Unity Engine - hierarchie tvořená herními objekty
Unreal Engine - hierarchie tvořená komponentami
Godot Engine - hierarchie tvořená uzly

Příklad: Graf scény

Vstupní zařízení

Input Manager

detekuje události od vstupních zařízení
polling - aktivní dotazování a porovnání s předchozím stavem
callbacky - ošetřeno softwarovou vrstvou

Zařízení

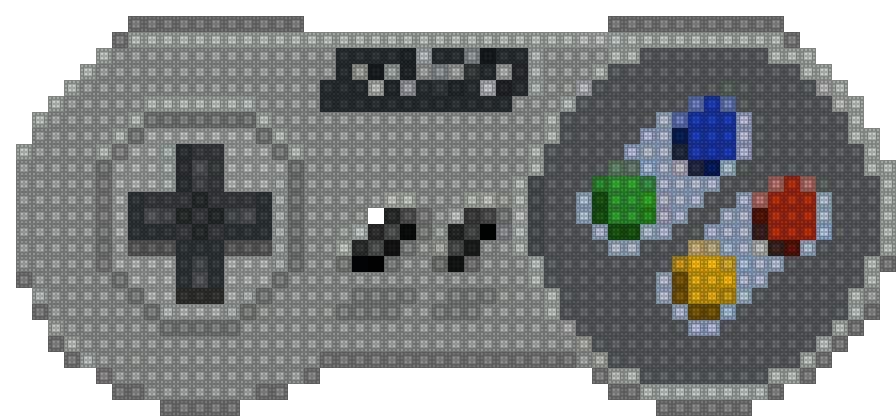

klávesnice, myš, gamepad, kamera,...
jednoosý ovladač - analogová páka
dvouosý ovladač - myš a joystick
tříosý ovladač - g-senzor
čtyřosý ovladač - simulační joystick

Co brát v potaz

jaký vstup je aktivní (např. stisknutá klávesa)
jak dlouho je aktivní
jaká kombinace vstupů je aktivní
jak mapovat vstup na výslednou akci ve hře

Input Events

Atomické události

stisk klávesy (keydown)
uvolnění klávesy (keyup)
pohyb myší (mouseover)

Složené události

click
fling
pinch to zoom
double tap

Komplexní dálosti

sekvence
kombo

Komplexní události a mapování

Sekvence

např. cheaty: IDDQD, IDKFA

Kombo

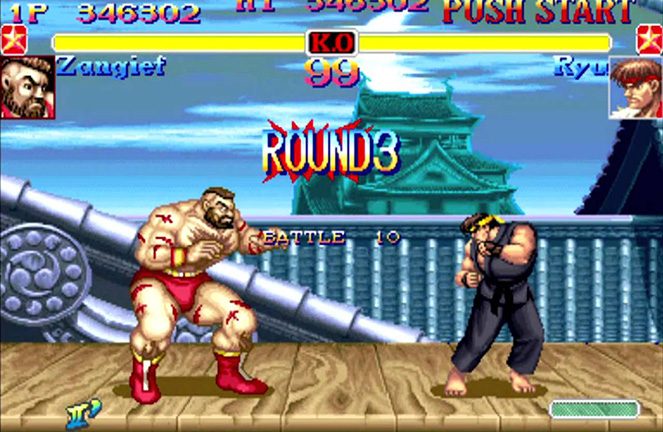

v bojových hrách

Mapování

vztah mezi událostí a výslednou akcí ve hře
závislé na kontextu, např. zda hráč řídí
auto, jde po svých nebo letí helikoptérou

Příklad: Godot Input Manager

   1  class InputEvent : public Resource {
   2
   3  public:
   4  	static const int DEVICE_ID_TOUCH_MOUSE;
   5  	void set_device(int p_device);
   6  	int get_device() const;
   7
   8  	bool is_action(const StringName &p_action, bool p_exact_match = false) const;
   9  	bool is_action_pressed(const StringName &p_action, bool p_allow_echo = false, bool p_exact_match) const;
  10  	bool is_action_released(const StringName &p_action, bool p_exact_match = false) const;
  11  	float get_action_strength(const StringName &p_action, bool p_exact_match = false) const;
  12  	float get_action_raw_strength(const StringName &p_action, bool p_exact_match = false) const;
  13  	virtual bool is_pressed() const;
  14
  15  	virtual bool is_match(const Ref<InputEvent> &p_event, bool p_exact_match = true) const;
  16
  17  	virtual bool accumulate(const Ref<InputEvent> &p_event) { return false; }
  18  };

Skriptovací engine

Skripty

Skripty ve hrách

umožňují rapidní prototypování
oddělují gameplay a jádro enginu
dříve jediný způsob, jak
modifikovat uzavřenou hru

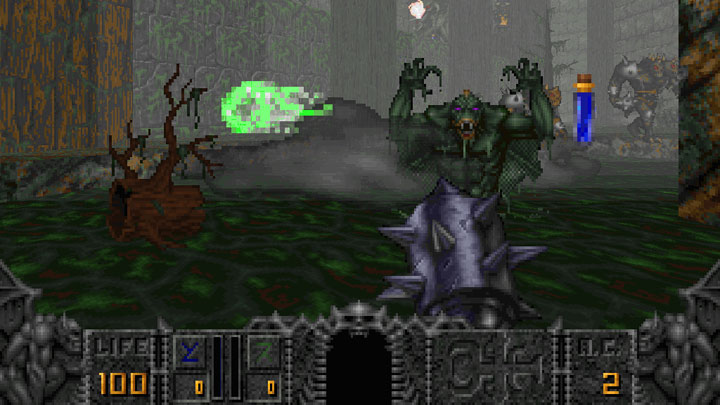

Příklad: Hexen ACS Script

   1  script 137 (int dir)
   2  {
   3      if(!dir)
   4      {
   5          Floor_LowerByValue(DoorTag, 16, 64)
   6          Ceiling_RaiseByValue(DoorTag, 16, 64)
   7          Delay(120);
   8          Floor_RaiseByValue(DoorTag, 16, 64)
   9          Ceiling_LowerByValue(DoorTag, 16, 64)
  10      }
  11  }

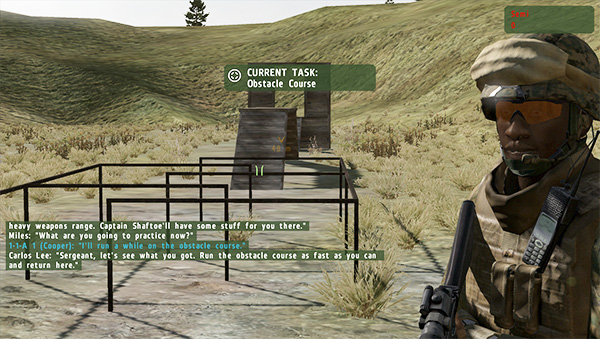

Příklad: Arma 2 SQS Script

   1  // Creates boards and markers around mission Area
   2  _xPos = position (_this select 0) select 0;
   3  _yPos = position (_this select 0) select 1;
   4
   5  _howBigA = _this select 1;
   6  _howBigB = _this select 2;
   7  _tablesC = _this select 3;
   8  _angle = _this select 4;
   9  _i = 0;
  10
  11  while (_i < 360) do {
  12    _x = (_howBighA * (sin _i));
  13    _y = (_howBigB * (cos _i));
  14    _x_rot = _xPos + _x*(cos _angle) - _y*(sin _angle);
  15    _y_rot = _yPos + _x*(sin _angle) + _y*(cos _angle);
  16    _k = createVehicle ["Danger", [_x_rot, _y_rot, 0], [], 0, "NONE"];
  17    _m = createMarker [format ["Marker" + str _i], [_x_rot, _y_rot, 0]];
  18    format ["Marker" + str _i] setMarkerType "Dot";
  19    _k setDir _i;
  20    format ["Marker" + str _i] setMarkerDir(_i - _angle);
  21    _i = _i + 360/_tablesC;
  22  };

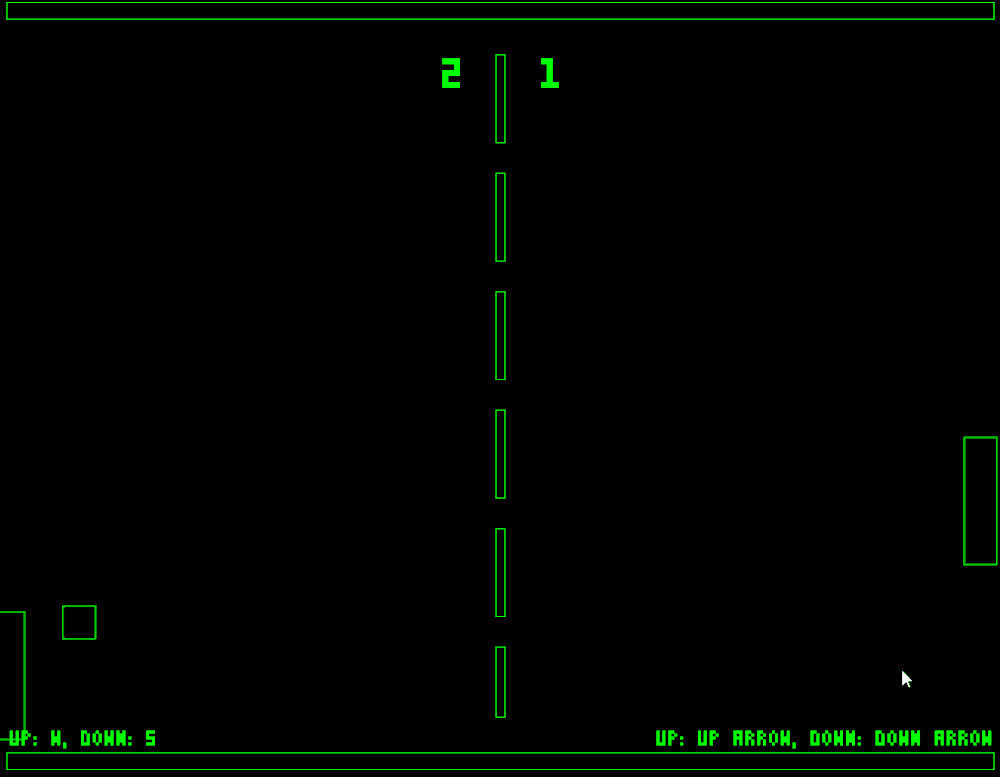

Příklad: Godot GDScript

   1  func _process(delta):
   2      # Get ball position and pad rectangles
   3      var ball_pos = get_node("ball").get_pos()
   4      var left_rect = Rect2(get_node("left").get_pos() - pad_size*0.5, pad_size)
   5      var right_rect = Rect2(get_node("right").get_pos() - pad_size*0.5, pad_size)
   6
   7      # Integrate new ball position
   8      ball_pos += direction*ball_speed*delta
   9
  10      # Flip, change direction and increase speed when touching pads
  11      if ((left_rect.has_point(ball_pos) and direction.x < 0)
  12      or (right_rect.has_point(ball_pos) and direction.x > 0)):
  13          direction.x = -direction.x
  14          ball_speed *= 1.1
  15          direction.y = randf()*2.0 - 1
  16          direction = direction.normalized()
  17      ...

Game Engine Skriptovací API

engine musí komunikovat se skriptem - řeší se bridgingem
bridge je výkonnostní bottleneck, především pro per-frame operace
více skriptovacích jazyků = více práce na údržbu
Marshalling - transformace paměťové reprezentace objektu mezi doménami (např. různými jazyky)
Sémantická mezera - rozdíl v deklaraci objektu v různých doménách (např. relační databáze a OO struktura)

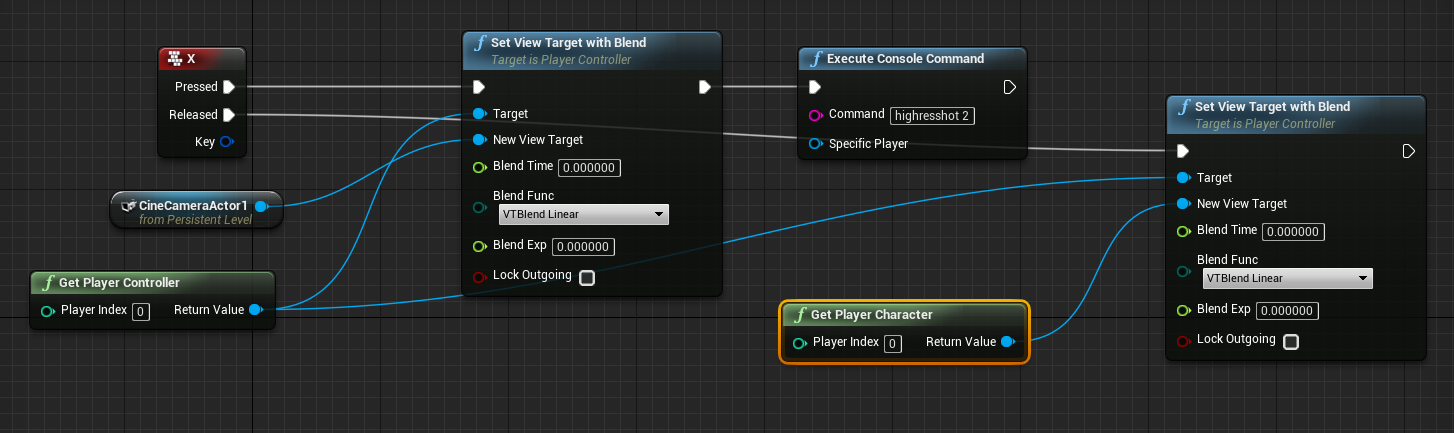

- platí i pro vizuální skriptování

Příklad: Atomic Game Engine JS API

   1  // Duktape JS mapping
   2  static void jsb_class_define_FileSystem(JSVM* vm) {
   3    duk_context* ctx = vm->GetJSContext();
   4    js_class_get_constructor(ctx, "Atomic", "FileSystem");
   5    js_class_get_prototype(ctx, "Atomic", "FileSystem");
   6    duk_pop_2(ctx);
   7    js_class_get_prototype(ctx, "Atomic", "FileSystem");
   8    duk_push_c_function(ctx, jsb_class_FileSystem_SetCurrentDir, 1);
   9    duk_put_prop_string(ctx, -2, "setCurrentDir");
  10    duk_push_c_function(ctx, jsb_class_FileSystem_CreateDir, 1);
  11    duk_put_prop_string(ctx, -2, "createDir");
  12  ...
  13  }
  14
  15  // CreateDir method
  16  static int jsb_class_FileSystem_CreateDir(duk_context* ctx) {
  17    String __arg0 = duk_to_string(ctx, 0);
  18    duk_push_this(ctx);
  19    FileSystem* native = js_to_class_instance<FileSystem>(ctx, -1, 0);
  20    bool retValue = native->CreateDir(__arg0);
  21    duk_push_boolean(ctx, retValue ? 1 : 0);
  22    return 1;
  23  }

Příklad: Atomic Game Engine C# API

mapování z C++ do C#

   1  ATOMIC_EXPORT_API bool csb_Atomic_FileSystem_SetCurrentDir_4667(FileSystem* self, const char* pathName)
   2  {
   3     return self->SetCurrentDir(pathName ? String(pathName) : String::EMPTY);
   4  }
   5
   6
   7  ATOMIC_EXPORT_API bool csb_Atomic_FileSystem_CreateDir_4668(FileSystem* self, const char* pathName)
   8  {
   9     return self->CreateDir(pathName ? String(pathName) : String::EMPTY);
  10  }
  11
  12
  13  ATOMIC_EXPORT_API void csb_Atomic_FileSystem_SetExecuteConsoleCommands_4669(FileSystem* self, bool enable)
  14  {
  15     self->SetExecuteConsoleCommands(enable);
  16  }

Co jsme si řekli

Něco málo o historii enginů
Hlavní části herních enginů
Jak funguje herní smyčka
K čemu je graf scény
Použití skriptovacích jazyků v enginech

Hláška na závěr

Jakmile se designéři začnou inspirovat stejnými věcmi, jejich hry začnou vypadat stejně.Reddit fórum

1	; ------ priprava pro dalsi objekt
2	PosVlak6:add si,3 ; adresa dalsiho objektu
3	mov dx,cx ; stará pozice predesleho objektu
4	mov al,0
5	cmp ds:[si],al ; je jiz konec vlaku?
6	je PosVlak7
7	jmp PosVlak2 ; neni konec - dalsi vagon
8
9	; ------ vymazani posledniho vagonu
10	PosVlak7:cmp dl,-1
11	je PosVlak8
12	call DispObr ; vymazani posledniho vagonu
13	mov al,20 ; pocet pozic
14	mul dh ; prepocet radku na offset
15	add al,dl
16	adc ah,0
17	add ax,offset Pole
18	xchg ax,di ; DI <- adresa v poli
19	mov byte ptr ds:[di],0

1	boolean P_CheckMissileRange (mobj_t* actor){
2	if (!P_CheckSight(actor, actor->target))
3	return false; // can’t see the target
4
5	if ( actor->flags & MF_JUSTHIT ) {
6	// just hit -> fight back!
7	actor->flags &= ~MF_JUSTHIT;
8	return true;
9	}
10
11	if (actor->reactiontime)
12	return false; // do not attack yet
13
14	if (!actor->info->meleestate)
15	dist -= 128*FRACUNIT; // no melee
16
17	// check for ARCH-VILE
18	if (actor->type == MT_VILE){
19	if (dist > 14*64)
20	return false; // too far away
21	}
22	...

1	class InputEvent : public Resource {
2
3	public:
4	static const int DEVICE_ID_TOUCH_MOUSE;
5	void set_device(int p_device);
6	int get_device() const;
7
8	bool is_action(const StringName &p_action, bool p_exact_match = false) const;
9	bool is_action_pressed(const StringName &p_action, bool p_allow_echo = false, bool p_exact_match) const;
10	bool is_action_released(const StringName &p_action, bool p_exact_match = false) const;
11	float get_action_strength(const StringName &p_action, bool p_exact_match = false) const;
12	float get_action_raw_strength(const StringName &p_action, bool p_exact_match = false) const;
13	virtual bool is_pressed() const;
14
15	virtual bool is_match(const Ref<InputEvent> &p_event, bool p_exact_match = true) const;
16
17	virtual bool accumulate(const Ref<InputEvent> &p_event) { return false; }
18	};

1	script 137 (int dir)
2	{
3	if(!dir)
4	{
5	Floor_LowerByValue(DoorTag, 16, 64)
6	Ceiling_RaiseByValue(DoorTag, 16, 64)
7	Delay(120);
8	Floor_RaiseByValue(DoorTag, 16, 64)
9	Ceiling_LowerByValue(DoorTag, 16, 64)
10	}
11	}

1	// Creates boards and markers around mission Area
2	_xPos = position (_this select 0) select 0;
3	_yPos = position (_this select 0) select 1;
4
5	_howBigA = _this select 1;
6	_howBigB = _this select 2;
7	_tablesC = _this select 3;
8	_angle = _this select 4;
9	_i = 0;
10
11	while (_i < 360) do {
12	_x = (_howBighA * (sin _i));
13	_y = (_howBigB * (cos _i));
14	_x_rot = _xPos + _x(cos _angle) - _y(sin _angle);
15	_y_rot = _yPos + _x(sin _angle) + _y(cos _angle);
16	_k = createVehicle ["Danger", [_x_rot, _y_rot, 0], [], 0, "NONE"];
17	_m = createMarker [format ["Marker" + str _i], [_x_rot, _y_rot, 0]];
18	format ["Marker" + str _i] setMarkerType "Dot";
19	_k setDir _i;
20	format ["Marker" + str _i] setMarkerDir(_i - _angle);
21	_i = _i + 360/_tablesC;
22	};

1	func _process(delta):
2	# Get ball position and pad rectangles
3	var ball_pos = get_node("ball").get_pos()
4	var left_rect = Rect2(get_node("left").get_pos() - pad_size*0.5, pad_size)
5	var right_rect = Rect2(get_node("right").get_pos() - pad_size*0.5, pad_size)
6
7	# Integrate new ball position
8	ball_pos += directionball_speeddelta
9
10	# Flip, change direction and increase speed when touching pads
11	if ((left_rect.has_point(ball_pos) and direction.x < 0)
12	or (right_rect.has_point(ball_pos) and direction.x > 0)):
13	direction.x = -direction.x
14	ball_speed *= 1.1
15	direction.y = randf()*2.0 - 1
16	direction = direction.normalized()
17	...

1	// Duktape JS mapping
2	static void jsb_class_define_FileSystem(JSVM* vm) {
3	duk_context* ctx = vm->GetJSContext();
4	js_class_get_constructor(ctx, "Atomic", "FileSystem");
5	js_class_get_prototype(ctx, "Atomic", "FileSystem");
6	duk_pop_2(ctx);
7	js_class_get_prototype(ctx, "Atomic", "FileSystem");
8	duk_push_c_function(ctx, jsb_class_FileSystem_SetCurrentDir, 1);
9	duk_put_prop_string(ctx, -2, "setCurrentDir");
10	duk_push_c_function(ctx, jsb_class_FileSystem_CreateDir, 1);
11	duk_put_prop_string(ctx, -2, "createDir");
12	...
13	}
14
15	// CreateDir method
16	static int jsb_class_FileSystem_CreateDir(duk_context* ctx) {
17	String __arg0 = duk_to_string(ctx, 0);
18	duk_push_this(ctx);
19	FileSystem* native = js_to_class_instance<FileSystem>(ctx, -1, 0);
20	bool retValue = native->CreateDir(__arg0);
21	duk_push_boolean(ctx, retValue ? 1 : 0);
22	return 1;
23	}

1	ATOMIC_EXPORT_API bool csb_Atomic_FileSystem_SetCurrentDir_4667(FileSystem* self, const char* pathName)
2	{
3	return self->SetCurrentDir(pathName ? String(pathName) : String::EMPTY);
4	}
5
6
7	ATOMIC_EXPORT_API bool csb_Atomic_FileSystem_CreateDir_4668(FileSystem* self, const char* pathName)
8	{
9	return self->CreateDir(pathName ? String(pathName) : String::EMPTY);
10	}
11
12
13	ATOMIC_EXPORT_API void csb_Atomic_FileSystem_SetExecuteConsoleCommands_4669(FileSystem* self, bool enable)
14	{
15	self->SetExecuteConsoleCommands(enable);
16	}
