Architektura Multiplayeru
Multiplayer
Umožňuje vícero hráčům interagovat ve stejném herním světě a ve stejném čase.
Velmi komplexní záležitost, která má zásadní dopad na celou architekturu hry.
Kategorie multiplayeru

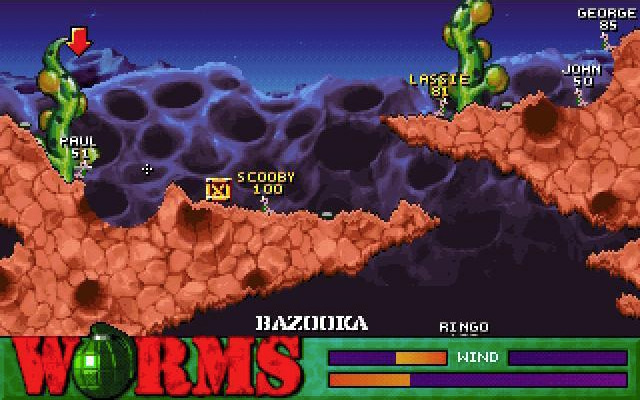

- single-screen multiplayer

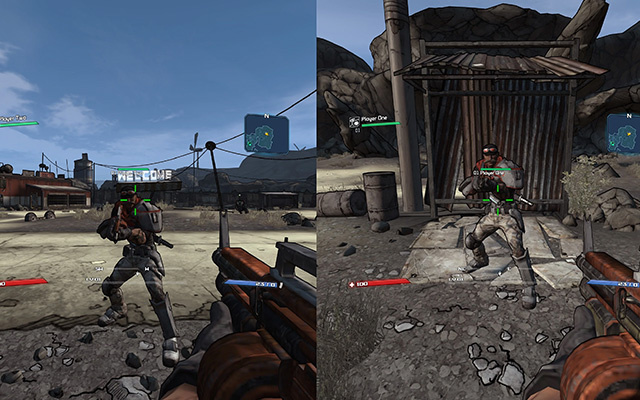

- split-screen multiplayer
- network multiplayer
- MMOG
- Cloud Gaming
Historie multiplayeru
Lokální multiplayer
- Spacewar! (1962)
Síťový multiplayer

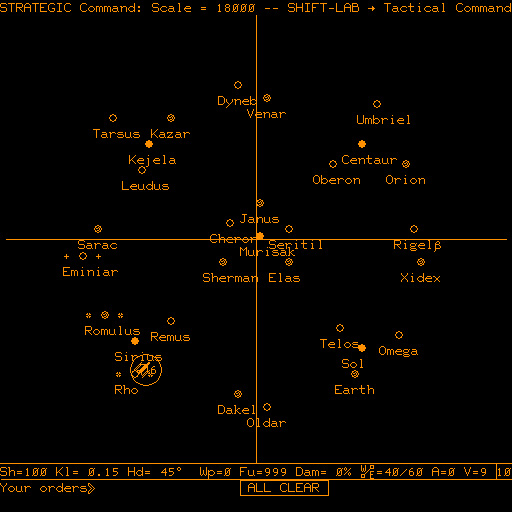

- Empire (1973)

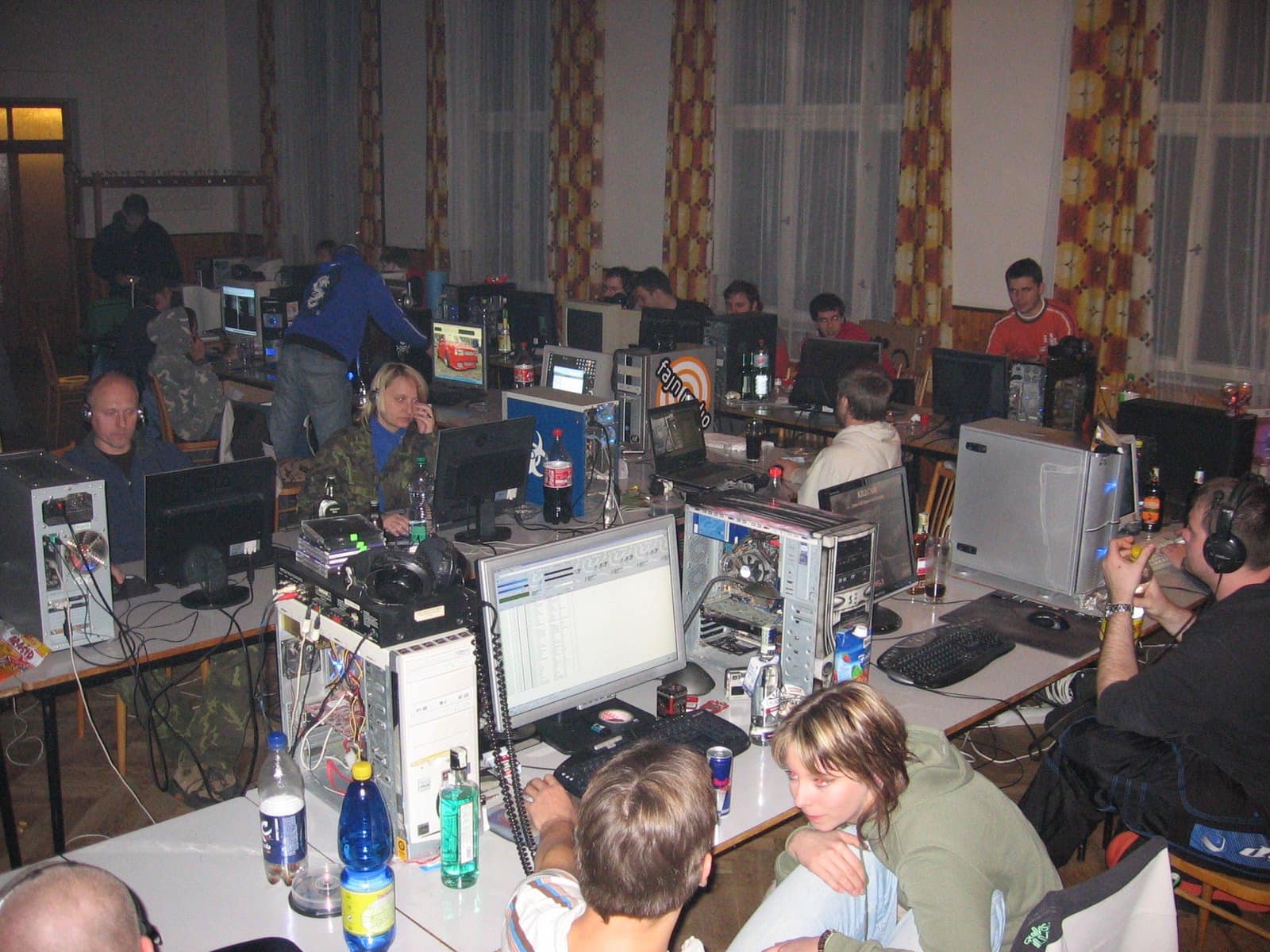

Lokální síťový multiplayer

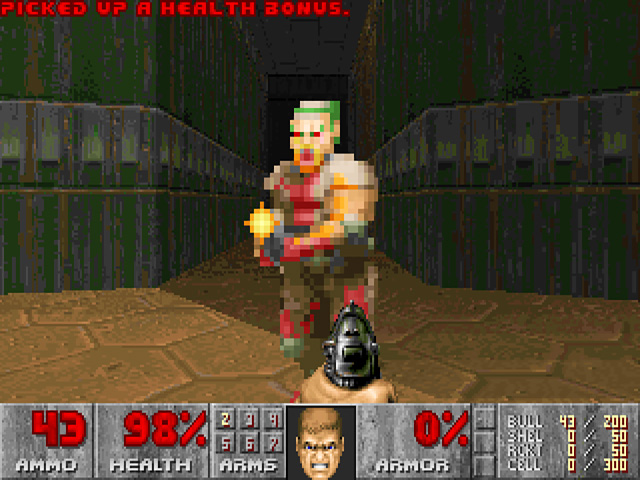

- Doom (1993)
Online multiplayer

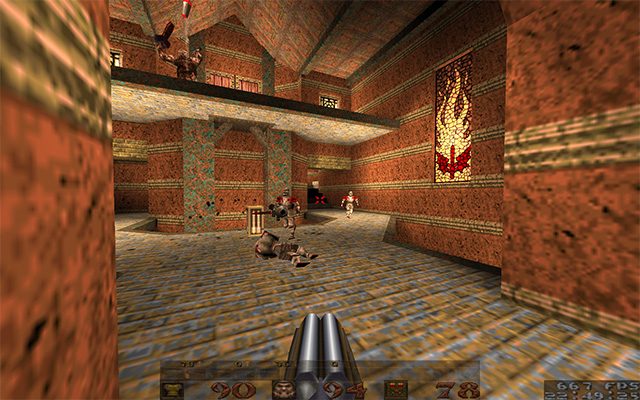

- Quake (1996)
- Unreal (1998)
Online-only multiplayer

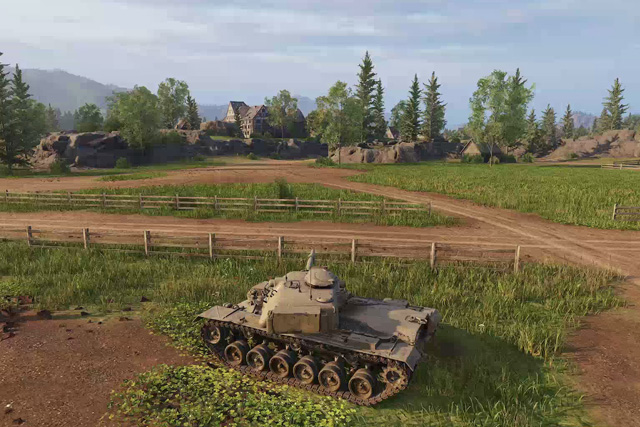

- World of Tanks (2010)
- Diablo 3 (2012)

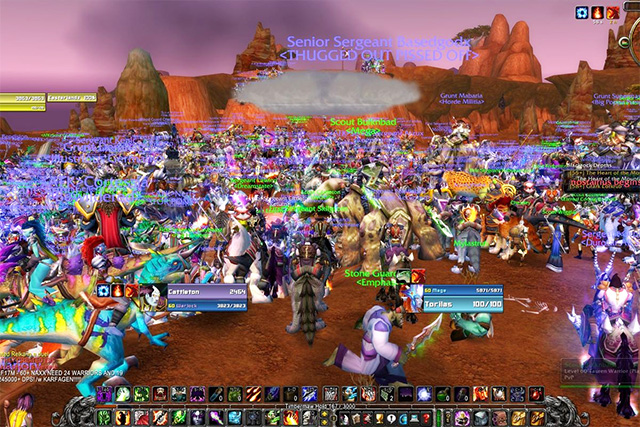

MMO

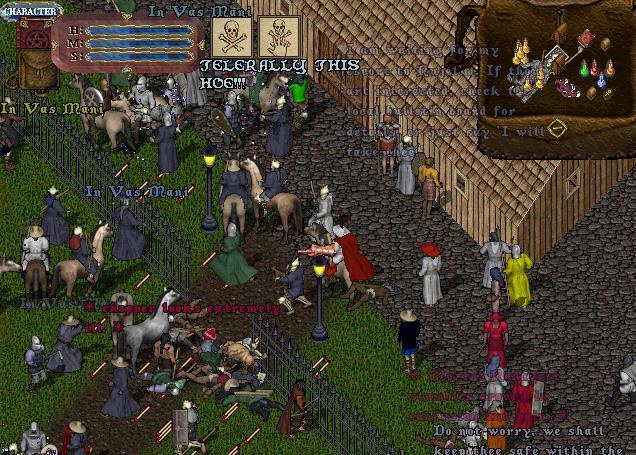

- Ultima Online (1997)
- World of Warcraft (2004)
Dříve a dnes
Multiplayer v roce 1977
Multiplayer v roce 2004
Dříve a dnes

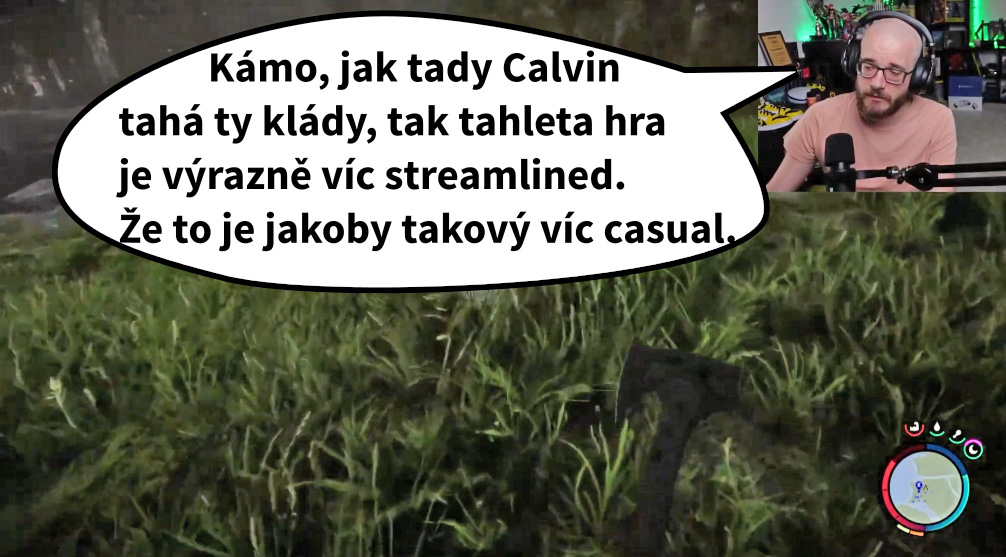

Multiplayer v roce 2023
O co se jedná
- hlavní cíl - synchronizovat několik univerz
- všichni klienti musí dosáhnout jistého stavu synchronicity
- atributy ovlivňující kvalitu gameplaye: rychlost, latence, stabilita, ztrátovost paketů
- neexistuje žádný reálný předobraz pro tento typ problému
- multi-player hru do single-playeru zkonvertujeme snadno
- opačně to jde dost těžko
Metody
- přenos kompletního herního stavu všem klientům - pro jednoduché hry
- přenos podmnožiny herního stavu, ze kterého lze zkonstruovat zbytek
Topologie
- peer-to-peer (už se nepoužívá)
- client-server
Peer-to-peer architektura
- zařízení si vzájemně vyměňují data v úplném grafu
- použito ve hře Doom, prvních Command & Conquer hrách, Age of Empires, Starcraft
- máme-li peerů, každý musí mít spojení -> celkem
- metody: single master, partial authority, full replication
Peer-to-peer hry
Doom (1993)
- 14.4 kbps PPP nebo 28.8 kbps SLIP
- v každém cyklu si zařízení vymění vstupy od hráčů
- je potřeba čekat na vstup od hráče s nejvyšším lagem
- každých 30ms se vstup od hráče sampluje do příkazu tic
- jakmile se získá tic command od všech hráčů, hra aktualizuje svůj stav
Age of Empires (1997)
- pro bitvu 8 hráčů umožňuje až 400 jednotek
- používal Turn Timer - fronta pro příkazy
- AoE synchronizuje příkazy od každého hráče
- všechny příkazy za 200ms se uloží do bufferu
- jakmile uplyne 200ms, všechny příkazy pro hráčův tah se odešlou ostatním
Client-Server architektura
- zařízení, spojení
- server musí zpracovat více zpráv za sekundu
- server se rychle stane bottleneckem
- Dedikovaný server - nic nerenderuje, pouze komunikuje a běží na něm hra
- Listen server - server je aktivní účastník hry
Příklad: Quake
- první hra, která použila mechanismus částečné spolehlivosti
- výstupy jsou zachyceny prediktivní vrstvou
- server běží na 20 FPS, a klient na 60 FPS
Command
- základní jednotka komunikace
- používán pro aktualizaci pozice hráče, směru, HP,...
- důležité příkazy (s dopadem na herní stav) se potvrzovaly
NetChannel header
Transport
TCP vs UDP
- na rozdíl od aplikací mají hry dva hlavní typy zpráv
- akce ovlivňující gameplay musí být potvrzeny
- dynamická/streamovací data nepotřebují potvrzení
- zprávy mohou mít různou prioritu
- obvykle se používá vlastní protokol jako nadstavba UDP
Použití TCP je to nejhorší, co může člověk při implementaci multiplayer hry udělat.
Architektura multiplayer enginu
- na serveru běží hra a klienti pouze zpracovávají vstupy a zobrazují stav hry
Problémy
- každý hráč má pouze částečně konzistentní informaci o herním stavu
- v některých případech může server nesouhlasit se stavem klienta
- mezi provedením akce a zobrazením jejího dopadu je zpoždění
Příklad: Message Header
- SEQ number - sekvenční číslo zprávy
- ACK number - číslo jiné zprávy, které je potřeba potvrdit
- ACK bit array - potvrzující flag pro předchozích 32 zpráv
- Type - typ zprávy (update, disconnect, command,...)
- ActionID - identifikátor akce
Typy zpráv
Stream
- nepotřebuje potvrzení, obsahuje kolekci spojitých hodnot (např. pozice, rotace)
Snapshot
- kompletní herní stav, zasílá se buď na vyžádání či v pevných intervalech
Event
- zpráva, která ovlivňuje herní stav, musí být potvrzena
- příklady: UNIT_CREATED, UNIT_DESTROYED, BUILDING_COMPLETED
Akce
- zpráva s vysokou prioritou (hráčův vstup)
Generická zpráva
- např. vzdálené volání procedur (přehraj zvuk, resetuj animaci)
Connection
- zprávy pro discovery, handshake, registraci, disconnect, atd.
Beacon
- pravidelné zprávy informující server, že je spojení stále živé

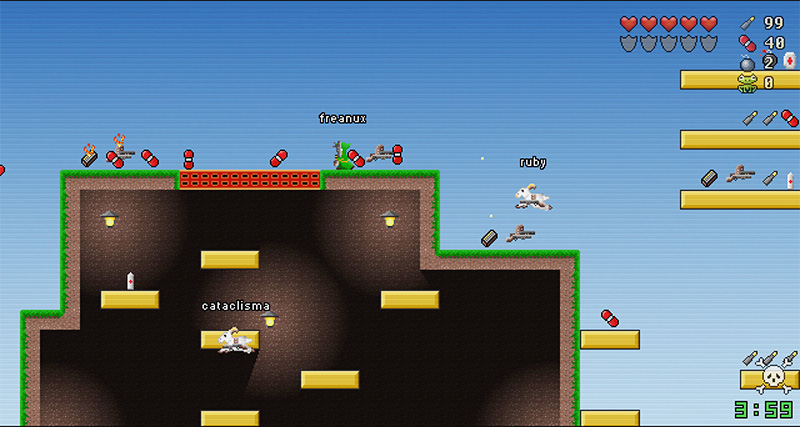

Příklad: Goat Attacks
Serializace
- komplexní herní svět může mít stovky pohybujících se objektů
- potřebujeme odstranit vše, co není potřeba posílat po síti
- zprávy by měly být co nejblíže MTU (~1500B)
Příklad bez optimalizace
- RTS bitva
- 5 hráčů
- 500 pohybujících se jednotek
- každá jednotka má 20 atributů velikosti 32-bitů -> 80 B na jednotku
- server pošle 30 zpráv za sekundu
- velikost headeru je 42B (IP + UDP + networking header)
- potřebný bandwidth pro server: Mbps
Serializace - binární footprint
- serializujeme všechno (ne úplně robustní řešení)
struct Mage {
int health;
int mana;
}
void Serialize(const Mage* mage) {
SendMessage(reinterpret_cast<const char*>(mage), sizeof(Mage));
}
void Deserialize(const Mage* output) {
ReceiveMessage(reinterpret_cast<char*>(output), sizeof(Mage));
}
Health = 10, Mana = 14; Little Endian
Serializace - streamování
- streamy nám umožní zvolit si, jaké atributy serializovat a jak
- dobré řešení pro kolekce
struct Mage : public Streamable {
vector<Item*> items;
int health;
int mana;
void SaveToStream(NetWriter* writer) {
writer->WriteDWord(health);
writer->WriteDWord(mana);
writer->WriteDWord(items.size());
for(auto item : items) item->SaveToStream(writer);
}
void LoadFromStream(NetReader* reader) {
health = reader->ReadDWord();
mana = reader->ReadDWord();
int itemsCount = reader->ReadDWord();
for(int i=0; i<itemsCount; i++) {
items.push_back(new Item(reader));
}
}
}
Komprese
Komprese bitů
- použijeme co nejméně bitů na každou proměnnou
- můžeme pracovat s omezeným rozsahem a přesností
Enkódování entropie
- komprimujeme data na základě četnosti výskytu
- příklad: pokud je rotace skoro vždy 0, budeme ji posílat jen pokud bude mít jinou hodnotu
Komprese
Komprese atributů
- serializujeme pouze změněné atributy
- každý objekt má bitové pole, které indikuje, které atributy jsou obsaženy ve zprávě
Komprese celé zprávy
- Huffmanovo kódování, LZ4,...
Komprese
Delta zprávy
- pokud se číslo příliš nezmění, nezmění se příliš ani jeho bity
- mezi dvěma framy se změní pouze několik málo bitů (pozice, rotace)
- uložíme pouze rozdíly pomocí XOR operace
- velmi efektivní, ale citlivé na ztrátovost paketů
- můžeme uložit 2/3 atributů jako rozdíl a 1/3 jako plná data - budeme potřebovat pouze 3 po sobě jdoucí pakety pro reprodukci kompletního stavu
Replikace
- přenos stavu objektu z jednoho zařízení na druhý
- každý objekt musí mít svůj identifikátor (network ID)
- zpráva obsahuje typ objektu a všechny parametry nutné k jeho konstrukci
switch(actionType) {
case OBJECT_CREATED:
int objectType = reader->ReadDWord();
auto factory = creatorManager->FindObjectFactory(objectType);
auto newInstance = factory->CreateInstance(reader); // parse parameters
objects.push_back(newInstance);
break;
case OBJECT_DELETED:
int objectId = reader->ReadDWord();
sceneManager->removeObjectById(objectId);
...
}
Spolehlivost
- pakety se mohou ztratit
- server bude posílat zprávy opakovaně, dokud klient nepošle potvrzení
Řazení
- pakety mohou přijít zpřeházené
- klient by neměl aplikovat zprávu na herní model, dokud neaplikuje všechny předchozí zprávy
Latence
Latence
- čas, který uplyne mezi provedením akce a pozorováním jejího následku
- např. klik myší mající za cíl přesun jednotky po mapě
Akceptovatelná latence
- FPS: 16-60 ms
- RTS: < 250 ms
Latence mimo síťový přenos
- samplování vstupu (~2 ms)
- vykreslování (< 16 ms)
- dekódování zprávy (~2-16 ms)
Síťová latence
- procesní zpoždění (routování)
- zpoždění na frontách (router může zpracovat pouze omezený počet paketů najednou)
- zpoždění přenosem (informace nemůže cestovat rychleji než světlo)
Latence - příklad
- oba klienti mají stejnou latenci
Latence - příklad
- klient B má vyšší latenci
Synchronizace
Interpolace
- klient může běžet na 60 FPS, server obvykle posílá aktualizace na 10-30 FPS
- Interpolace: jakmile klient obdrží nový stav, bude k němu interpolovat
- Problém: objekt může změnit hodnotu okamžitě (např. teleport)
Interpolační rezerva
- klient renderuje stav, který je 2 framy starý
- hladší interpolace, ale vytváří umělé zpoždění
Extrapolace
- bez interpolační rezervy se klient pokouší extrapolovat
- výsledkem je trhavá animace
Deterministická predikce
- interpolační rezerva je přesná ale zpožděná
- klient je vždy alespoň 1/2 RTT za skutečným stavem
- některé atributy je možno zpracovávat přímo na straně klienta (např. pozice kamery v FPS)
Predikce
- klient predikuje budoucí hodnotu tím, že spustí ten samý kód jako server
- aby mohl extrapolovat o 1/2 RTT, musí klient odhadnout RTT
Nedeterministická predikce
- nedeterministické hodnoty jsou špatně předvídatelné (steering behaviors, pohyb ostatních hráčů,...)
- řešení: zkusit uhádnout výsledek a opravit ho, jakmile dorazí update
- Dead reckoning - predikce chování entity za předpokladu, že se bude chovat stejně jako doposud
Simulace na serveru
Špatná predikce na klientovi
Server-side rewind
- metodika zpracování instantních akcí, které ovlivňují gameplay (např. zásahy)
- bere v potaz dilataci času a jiné nepřesnosti
- umožňuje serveru změnit stav, který již byl potvrzen

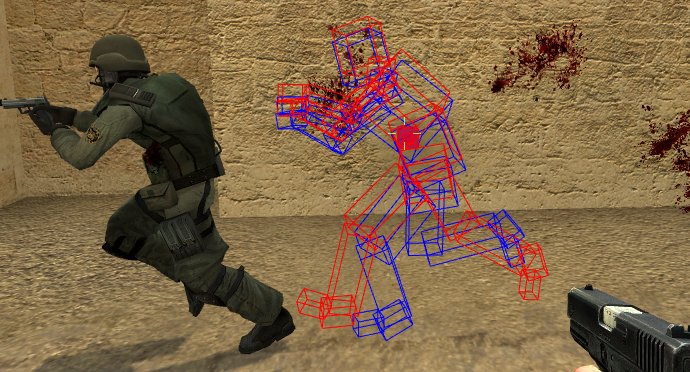

Řešení Source enginu
- vrátit stav na serveru do okamžiku, kdy hráč provedl akci

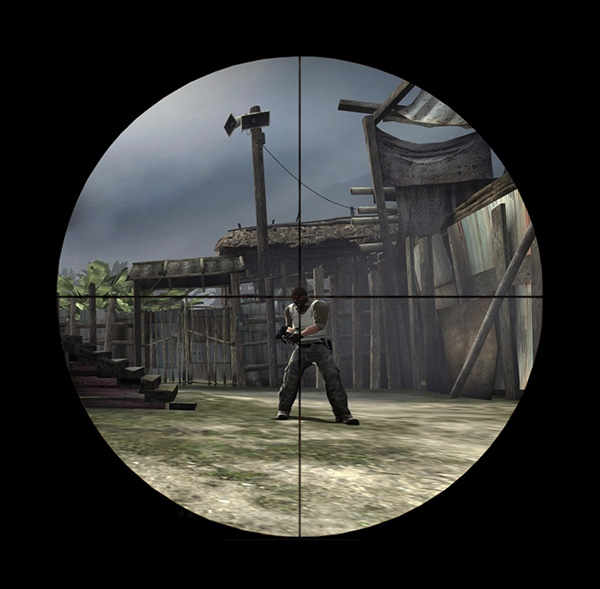

Špatně
Správně
Příklad: Server-side rewind
- Klient B má 3x vyšší latenci než klient A
- Klient B provedl změnu před klientem A
Řešení problému s latencí - shrnutí
Dilatace času
- hodnoty se uměle zpozdí několik framů a klienti mezi nimi interpolují
Deterministická predikce
- spustí simulaci, maskuje latenci a udržuje stav klienta synchronní
Dead reckoning
- nedeterministická predikce
- klient použije několik posledních stavů k extrapolaci budoucích stavů
Server-side rewind
- server se vrátí několik framů zpět a otestuje akci z pohledu klienta
Je lepší se trochu mýlit včas než mít pravdu a pozdě.
Příklad: Source engine
- server simuluje svět v 30-60 FPS a posílá 20 snapshotů za sekundu, používaje interpolační rezervu 100 ms
- klient sampluje vstup v 30-60 FPS a bufferuje snapshoty pro 100 ms
- server používá dilataci času a rewind
Bezpečnost
Obvyklé hrozby
- packet sniffing, man-in-the-middle
- ghosting - šmírování hráče skrze vícero připojení
Validace vstupu
- znemožní hráči provést akci, která není validní
- např. pouze klient, na kterém hraje hráč A, může poslat akci, která ovládá hráče A
Cheat detection software
- aktivně monitoruje integritu hry
- podvodný SW se může attachnout na herní proces, přepisovat paměť či modifikovat soubory
- map hacking - např. odstranění fog-of-war
- bot cheat - bot, který hraje za hráče nebo mu různě asistuje
- příklad: dummy levelling, aimbot
- Valve Anti-Cheat - dostupný pro hry, které mají Steamworks SDK
- udržuje list zabanovaných uživatelů a scanuje běžící hry
- Easy AntiCheat - znemožňuje cheatování na technické úrovni
Knihovny
ReplicaNet
- knihovna pro sdílení objektů
RakNet
- komplexní networking knihovna, open-source
- https://github.com/facebookarchive/RakNet
NetStalker
- knihovna pro přenos real-time prostředí
- vytvořena jako bakalářská práce na FEL ČVUT
- https://github.com/smrkous/nsl
Netcode for GameObjects (NGO)
- networking knihovna pro Unity
Co jsme si řekli
- Jaký je rozdíl mezi P2P a clinet-server architekturou
- Jaké problémy se v multiplayeru řeší
- Jaké typy zpráv se používají v multiplayerových hrách
- Co je to replikace
- Jak v multiplayeru funguje interpolace
- Jak hry řeší latenci
Hláška na závěr
Nedosažitelná výška musí být VIDITELNĚ VÝŠ než maximální výskok hráče.
